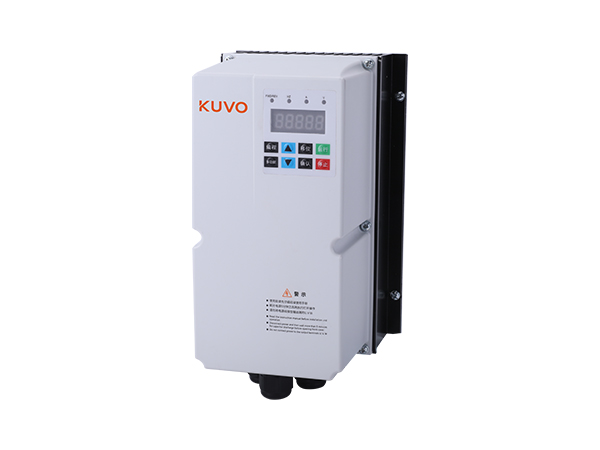

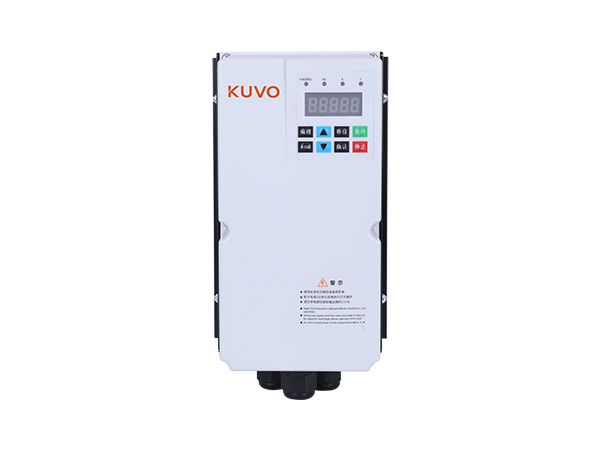

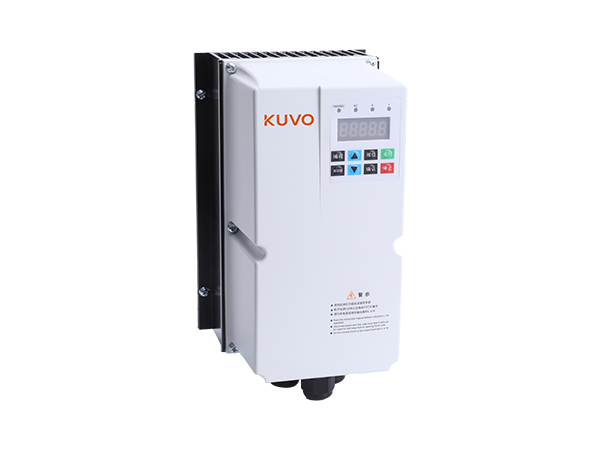

1. KV90Q变频器是一款专用高性能电流矢量变频器，主要用于控制和调节三相永磁同步电机的速度和转矩，是KV90系列的技术升级产品。
2. KV90Q采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力，组合功能丰富强大，性能稳定。可用于永磁同步水泵设备的驱动。
产品详情
使用环境：
1. 使用场所:室内和室外不受阳光直晒处，机器本身自带一定程度的防尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐等功能；
2. 海拔高度:1000m 以下使用无需降额，1000m以上每升高100m 降额1%，更高使用海拔为3000m，超过3000m 请联系厂家；（注：2.2~3kW 变频器更高使用海拔为2000m，超过2000m请联系厂家）
3. 温度、湿度:环境温度-10℃ ~+50℃℃，环境温度在40~50℃时，需要降额使用，环境温度每升高1℃℃降额1.5%；湿度小于95%RH，无凝露；
4. 振动：振动小于5.9m/s2（0.6g）；
5. 存储温度：存储温度-20℃~+60℃℃。
| 技术指标和规格说明 | ||
| 电源输入 | 额定电压、频率 | 三相（-4系列）380V；50/60HZ |
| 单相（-1 系列）220V；50/60 Hz | ||
| 电压允许变动范围 | 三相（-4#系列）320V-460V | |
| 单相（-1#系列）160V~260V | ||
| 合闸冲击电流 | 小于额定电流 | |
| 功率因数 | ≥ 0.9 | |
| 变频器效率 | >96% | |
| 输出 | 输出电压范围 | 三相（-4系列）0V~460V |
| 单相（-1 系列）0V~260V | ||
| 输出频率范围 | 低频模式：0Hz~320Hz，高频模式：0Hz~3200Hz | |
| 输出频率精度 | 更大频率值的 ±0.5% | |
| 过载能力 | G 型机：110%长期；150%1分钟；180%5秒 | |
| P型机：105%长期；120%1分钟；150%1秒 | ||
| 产品基本功能 | 直流制动能力 | 起始频率：0.00~50.00Hz；制动时间0.0~60.0s；制动电流：0.0~150.0%额定电流 |
| 转矩提升 | 手动转矩提升：0.0~30.0%，自动转矩提升：0.0%~100.0% | |
| V/F 曲线 | 线性转矩特性曲线、自设定 V/F 曲线、降转矩特性曲线（1.2~1.8次幕 ）、平方 V/F 曲线 | |
| 自动限流 | 对启动、运行期间和停机时电流自动限制，防止频繁报过流故障 | |
| 瞬间掉电处理 | 瞬时掉电时，通过母线电压控制，实现不间断运行 | |
| 过载能力 | PID 控制、转速跟踪和掉电再启动、跳跃频率、频率上下限控制、程序运行、多段速、RS485 通讯、模拟输出频率脉冲输出 | |
| 运行命令通道 | 操作面板给定、外部端子给定、通讯给定 | |
| 输入指令信号 | 启动、停止、正反转、点动、多段速、自由停车、复位、加减速时间选择、频率设定通道选择、外部故障报警 | |
| 外部输出信号 | 2 路继电器输出，1路集电极输出，1路 A0 输出，可选择为0~10V或4~20mA，1路频率脉冲输出 | |
| 主要控制性能 | 电机控制方式 | 无速度传感器矢量控制，V/F 控制； |
| 调制方式 | 优化空间矢量 PWM 调制 | |
| 载波频率范围 | 0.5~16.0kHz | |
| 速度控制范围 | 无速度传感器矢量控制：额定负载 1：100 | |
| 稳态转速精度 | <土 0.2% 额定同步转速（矢量控制） | |
| 起动转矩 | 3.0Hz 时 150% 额定转矩 （V/F 控制）；0.5Hz 时 180% 额定转矩（无速度传感器矢量控制） | |
| 转矩响应速度 | V/F：<50ms；矢量控制：<20ms | |
| 频率精度 | 数字设定：更大频率*±0.01%；模拟设定：更大频率*±0.2% | |
| 频率分辨率 | 数字设定：0.01Hz；模拟设定：更大频率 *0.05% | |
| 键盘显示 | LED 显示 | 双行 5 位数码管显示：可监控2个变频器状态量 |
| 状态监控 | 输出频率、给定频率、输出电流、输入电压、输出电压、电机转速、PID 反馈量、PID 给定量、模块温度等监控参数组的所有参数 | |
| 故障报警 | 过压、欠压、过流、短路、缺相、过载、过热、过压失速、电流限幅、数据保护受破坏、当前故障的运行状况 | |
| 环境 | 安装场所 | 海拔低于 1000 米。1000 米以上降额使用，每升高 1000 米降额 10%； 无凝露、结冰、雨、雪、雹等太阳辐射低于 700W/m2，气压 70~106kPa |
| 温度、湿度 | 10~+50℃，40℃以上可降额使用，更高温度 60℃（空载运行）；5%~95%RH（不结露） | |
| 振动 | 9~200Hz时，5.9m/s2（0.6g） | |
| 保护功能 | 过电流、过电压、欠压、模块故障、电子热继电器、过热、短路、输入输出缺相、电机参数调谐异常内部存储器故障等 | |
